一、系統概述
RKS-EIoT 能源物聯網管理云平臺是分布式集成系統的綜合性管理平臺，采用泛在物聯技術、云計算技術、大數據技術、 移動通訊技術、智能傳感技術等前沿技術，為用戶提供能源數據采集、數據統計、能效分析、用能管理、設備管理等服務。
RKS-EIoT 能源物聯網管理云平臺可以廣泛應用于多種領域。

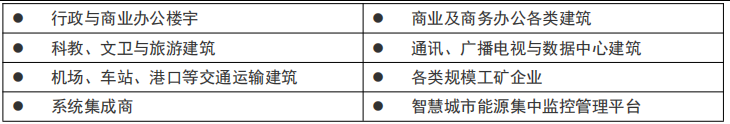

二、適用范圍
三、云平臺結構
RKS-EIoT 能源物聯網管理云平臺，采用分布式組網結構。云平臺系統分為設備感知層（包括第三方子系統）、網絡傳 輸層、云端平臺層、客戶應用層。
3.1 設備感知層
RKS-EIoT 能源物聯網管理云平臺通過智能儀表與智能傳感器對實時參數進行監測和計量，設備感知層作為云平臺的基 礎數據來源。 云平臺開放性的接入第三方子系統，做為云平臺的綜合數據來源。
3.2 網絡傳輸層
網絡傳輸層通過強大的通訊協議轉換功能,將采集到的設備感知層的數據傳遞到云端平臺層，起到承上啟下的作用。
3.3 云端平臺層
云平臺采用云計算技術架構，由云數據服務器、云Web服務器等多個服務器組成，完成實時的數據采集、數據存儲、 數據計算與數據分析，并通過Web服務器提云端供客戶應用。云平臺的監控中心，做為整個云平臺的技術運維中心。
3.4 云端應用層
云端應用層面向客戶端的PC、移動PC、手機APP等智能終端，提供遠程登錄訪問、監視、控制、能效管理與設備運 維等云端應用服務。 云端應用層采用最新的H5和APP技術，跨平臺通過客戶端瀏覽器和移動APP即可訪問平臺，不需要再單獨安裝客戶端 軟件。

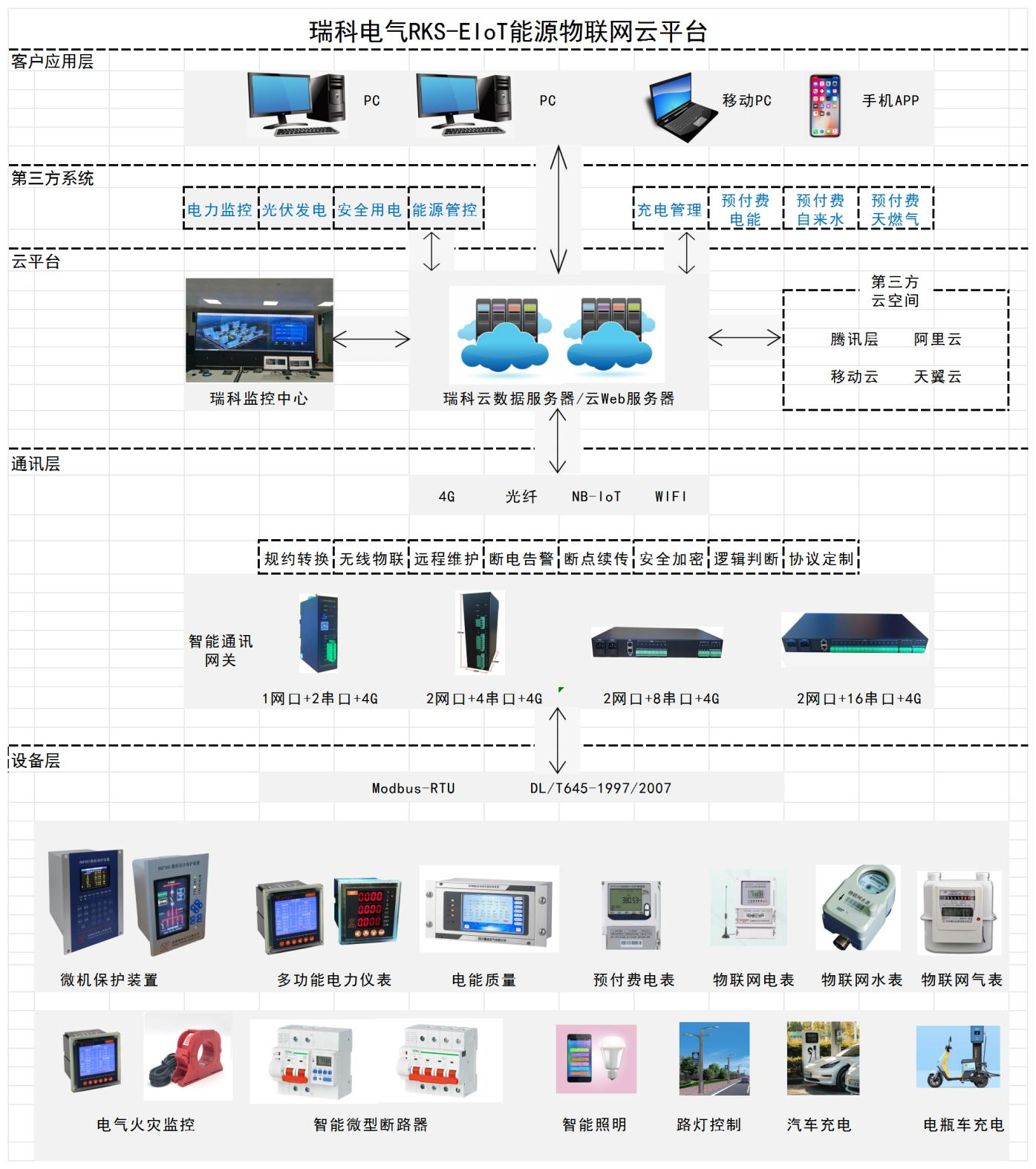

3.5 云平臺結構示意圖
四、云平臺功能
4.1 實時數據集抄
實時采集計量分類分項的各項能耗數據（電量、水量、燃氣量、集中供冷量、集中供熱量以及其他能耗）。 數據資源管理方面，可以集中顯示或查詢各分類、分項的能耗數據（包括能耗實時數據和歷史數據），并根據實際情 況進行日報、月報和年報查詢或打印，提高工作效率，節約人力資源。

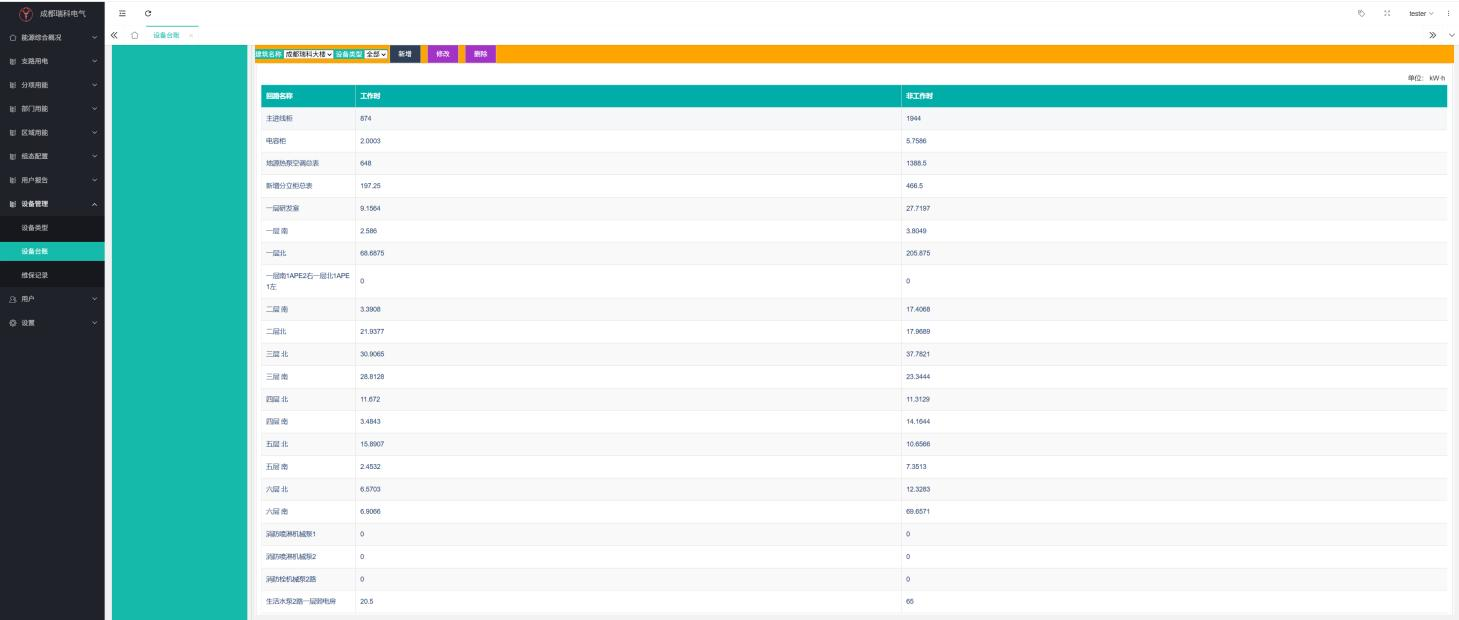

4.2 用能報表管理
按照分項、區域、部門等不同的組織方式進行報表統計與展示，方便用戶從多個維度使用用能報表。

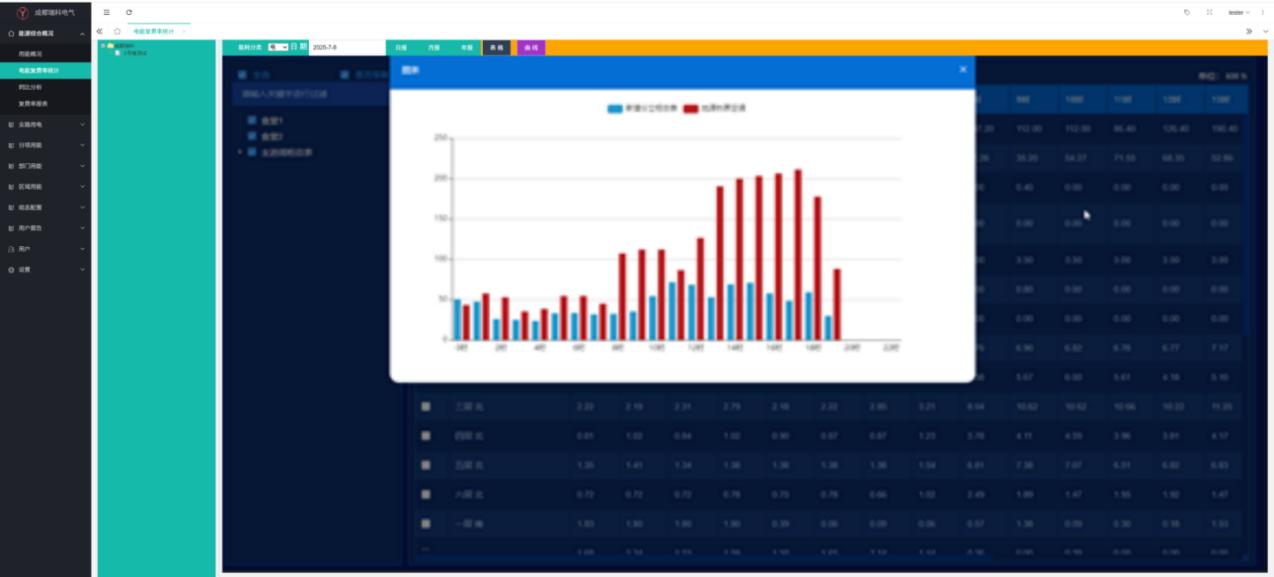

4.3 數據圖形直觀化
提供豐富的數據可視化功能，通過餅狀圖、柱狀圖、曲線圖、堆積圖等直觀的方式，將數據呈現給用戶，方便用戶做 出決策。

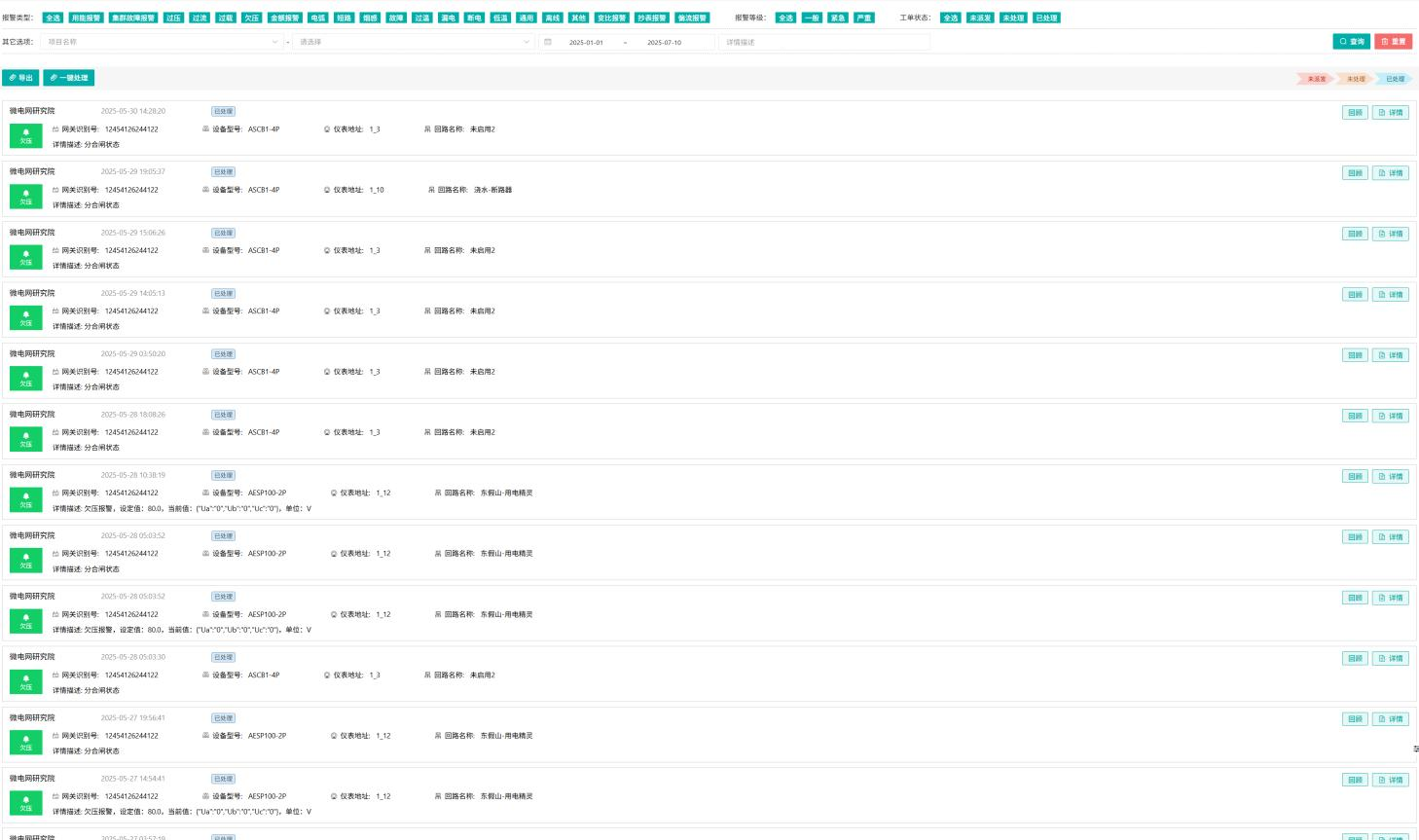

4.4 告警信息管理
支持多種不同類型的報警信息。為保證平臺運行，提供智能設備與通訊網關的故障報警信息，并提供多種能耗預警模 型供用戶選擇。

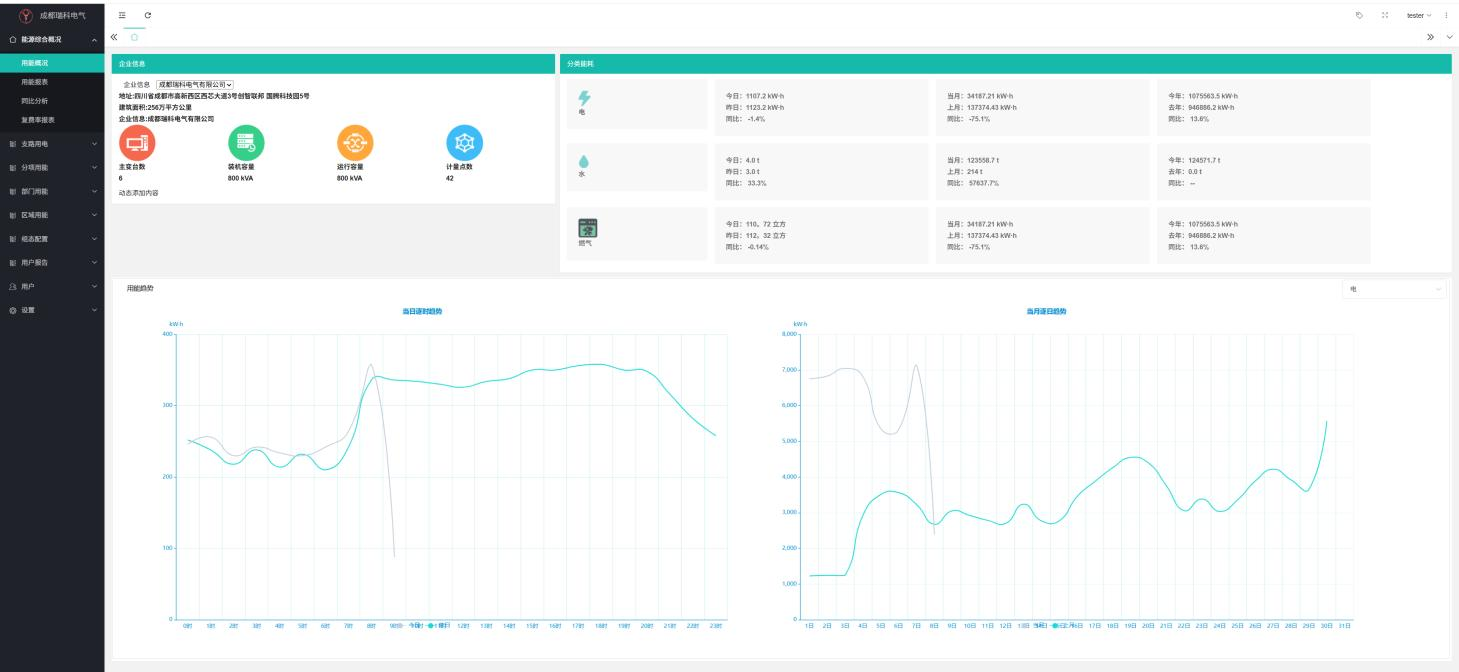

4.5 能耗分析報告
從多個維度統計分析用戶能耗使用情況，提供詳細的能耗分析報告。可以提供同比分析、環比分析、復費率電量和電 費分析、能耗排名分析、報警情況統計等功能。
4.6 設備健康管理
為用戶提供設備健康管理功能，隨時記錄設備管理與維保數據，幫助用戶掌握各種設備的生命周期及健康狀況。

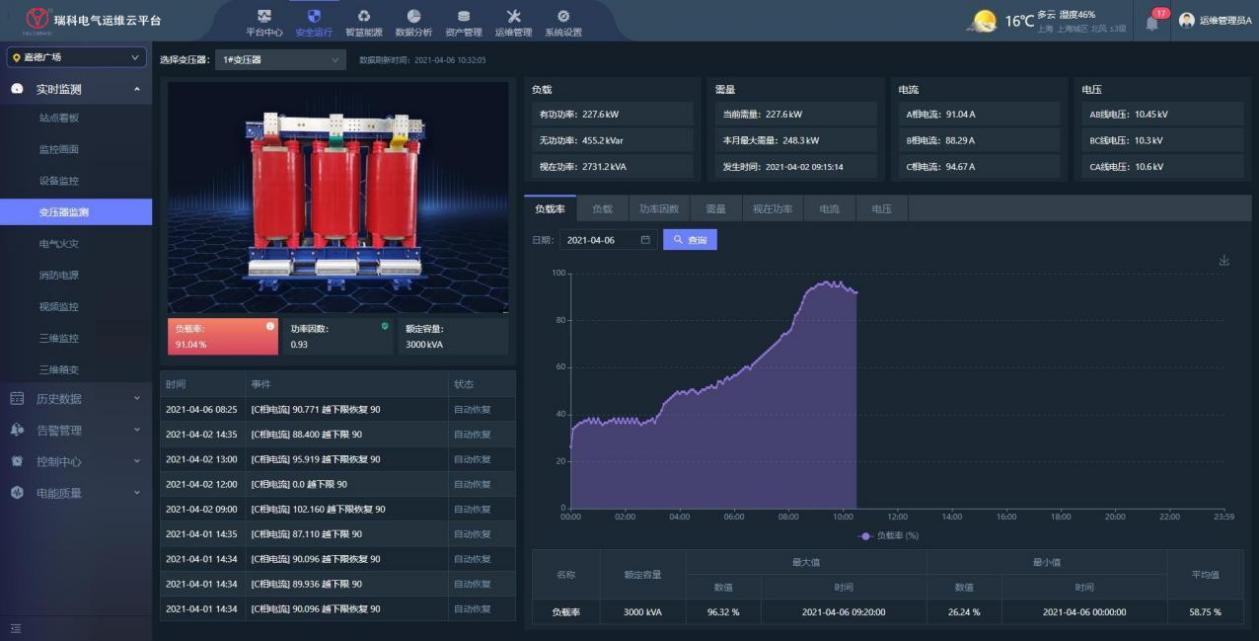

4.7 重點設備單獨監控
針對能源重點設備，可以組態單獨監控菜單界面，進行單獨的監控。例如變壓器監測。 實時監測變壓器的電流、電壓、負載、需量、溫度等數據信息，數據異常時，自動發出告警， 提醒相關人員及時處理，避免事故的發生。
4.8 預付費管理
云平臺集成預付費水、電、氣管理功能模塊（子系統），可以針對各商業綜合體、住宅小區、寫字樓、辦公樓、酒店 式公寓、學校、廠礦企業，以及連鎖超市、大型物業宿舍等物業的后勤管理部門提供分布式財務操作，在線支付，總部財 務扎口等。

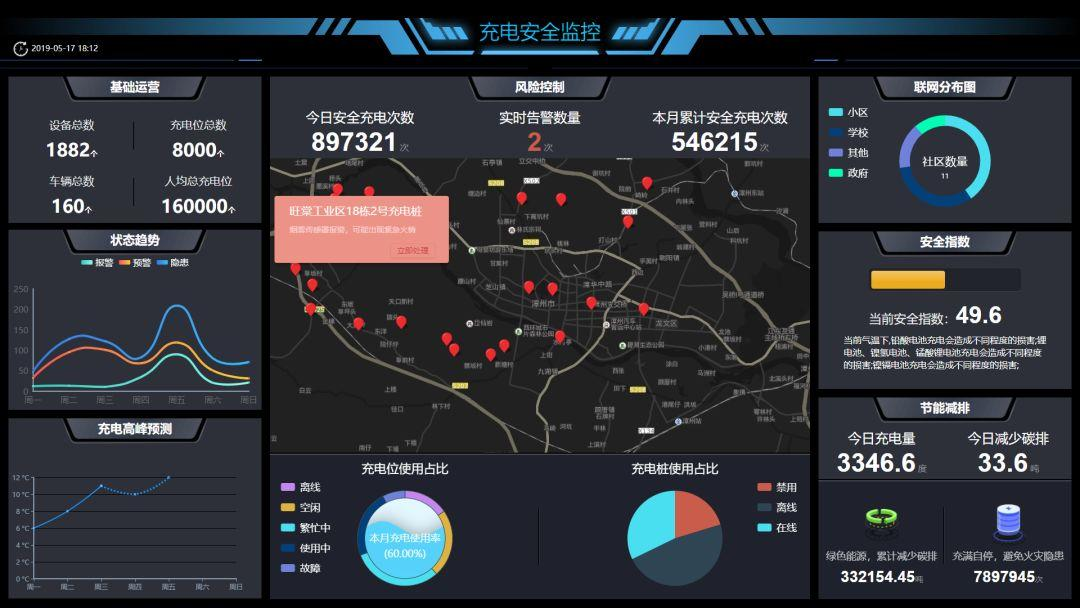

4.9 充電樁管理
云平臺集成充電樁管理模塊（子系統），為汽車充電樁/電瓶車充電樁客戶提供充電安全管理、資產管理和交易管理的 綜合解決方案，解決充電難、管理難和收費難的問題。 可應用于商業樓宇、住宅小區、學校、醫院等場所設置的公共汽車/電瓶車充電場所的運營管理。
4.10 智能照明管理
云平臺集成智能照明管理模塊（子系統），通過物聯網技術對安裝在城市各區域或大型建筑物各區域的室內照明、室 外路燈照明等供電回路的用電狀態進行不間斷地數據監測，也可以實現照明的定時開關配置，以及后臺遠程管理和移動管 理等功能，降低路燈設施的使用成本和維護難度，達到一定節能減排的效果。
4.11 安全用電管理
云平臺集成安全用電管理模塊（子系統），對電氣引發火災的線纜溫度、漏電電流、負荷電流、電壓等主要因素進行 不間斷的數據監測與統計分析，通過 NB-IOT/4G 等無線通訊方式采集現場實時數據，實時發現電氣線路和用電設備存在的 安全隱患，并通過短信、APP 推送、自動語音呼叫等方式及時預警，有效防止電氣火災的發生。

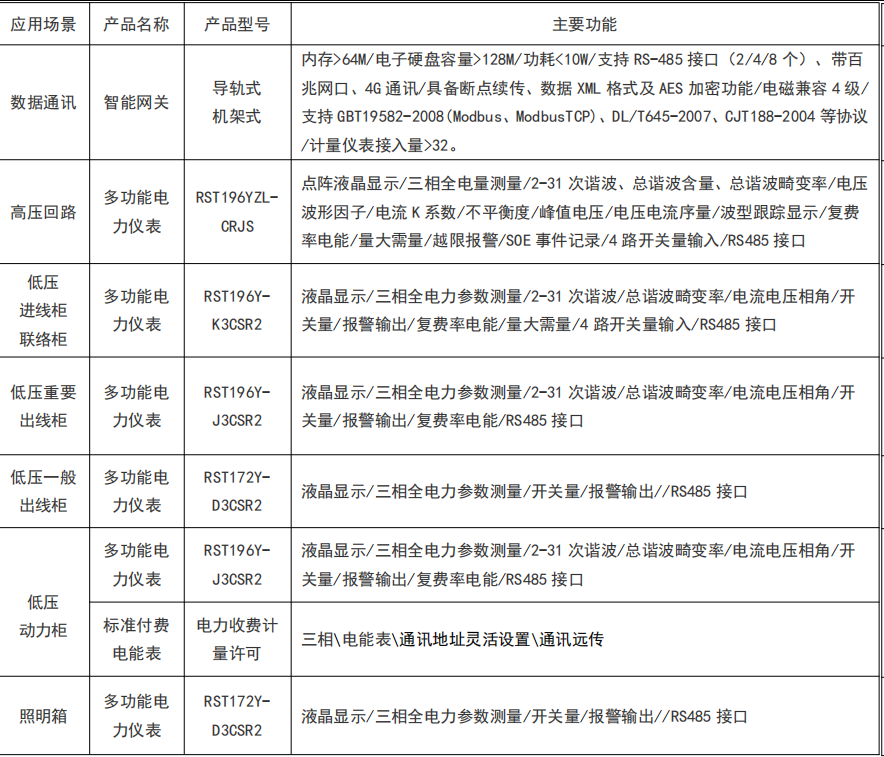

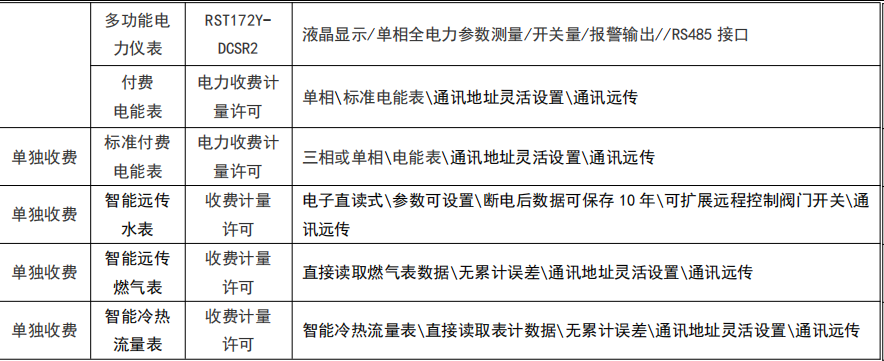

五、云平臺配置
六、業務模式
6.1 云平臺托管模式（公共云）
成都瑞科指導客戶完成智能計量儀表、工業通訊網關等硬件設備的安裝和調試，聯通互聯網，客戶將數據上傳至成都 瑞科 RKS-EIoT 能源物聯網管理云平臺，委托成都瑞科管理。成都瑞科按規定/約定收取管理費用。 成都瑞科在公共云平臺上開放專門的客戶帳號。客戶通過 PC、手機 APP 等終端，登錄訪問云平臺，查看各類數據、信 息，以及授權內的云端應用操作。
6.2 云平臺客戶自建自營模式（私有云）
云平臺監控中心建在客戶集中監控室內（或用戶指定地點），客戶可以按照廠家推薦的設備配置標準采購硬件設備， 并申請騰訊、阿里云等云空間服務器。 成都瑞科為客戶完成云平臺的建設和運營隊伍的培訓，然后，由客戶自行接管云平臺的運維管理。如果客戶沒有技術 力量維護，也可以選擇每年向成都瑞科支付一定的技術運維服務費用。
