一、系統概述
RKS3007 企業能源管控平臺是分布式平臺（本地系統），使用物聯網技術，實現企業各處各類能源進行集成管理模式， 對企業的生產、輸送、分配和消耗各環節實行動態監控和數據化管理。
RKS3007 企業能源管控平臺，監測企業的水、電、燃氣、蒸汽及壓縮空氣等各類能源的消耗情況，通過數據分析，幫 助企業針對各種能源需求及實際用能情況、產品能源單耗、工序能耗、重點設備用能等進行能耗統計、同環比分析、能源 成本分析、用能預測、碳排分析，為企業加強能源管理，提高能源利用效率，以及為節能評估、能源審計提供基礎數據。
RKS3007Cloud 企業能源管控云平臺，是以 RKS3007 企業能源管控平臺做為企業能源管理的本地系統，連通互聯網外網, 接入云空間建成云平臺。云平臺支持用戶端 PC 機、手機 APP 的遠程登錄、訪問與各種操作。
在 RKS3007Cloud 企業能源管控云平臺上實現的所有功能與 RKS3007 企業能源管控平臺的本地監控中心相同，方便企業 各級管理人員進行遠程監控與管理。
二、適用范圍
適用于新建或者改建的能源供給企業、高耗能企業和離散制造企業廠房、工業園區、集團公司等不同企業的能耗監測 管理。 具體工程可結合當地政府部門的要求和企業的管理需求，設計 RKS3007 企業能源管控系統的軟硬件具體功能與設備配 置，以滿足各企業能耗監控的不同要求。
三、系統結構
RKS3007Cloud 建筑能耗監測管理系統云平臺，采用分布式組網結構。平臺系統分為設備感知層（包括第三方子系統）、 網絡傳輸層、中心監控管理層、云端平臺層與客戶應用層。
3.1 設備感知層
設備感知層通過智能儀表與智能傳感器對實時參數進行監測和計量，設備感知層作為云平臺的基礎數據來源。建筑能 耗監測管理系統可方便接入第三方子系統，做為系統的綜合數據來源。
3.2 網絡傳輸層
網絡傳輸層通過強大的通訊協議轉換功能,將采集到的設備感知層的數據傳遞到本地監控中心及云端平臺層，起到承上 啟下的作用。
3.3 本地監控中心管理層
企業能源管控平臺可以在企業本地設置監控中心，方便建筑物現場的監測與管理。也可以直接上傳云平臺。
3.4 云端平臺層與云端客戶應用層
云平臺采用云計算技術架構，由云數據服務器、云Web服務器等多個服務器組成，完成實時的數據采集、數據存儲、 數據計算與數據分析，并通過Web服務器提云端供客戶應用。 云端應用層是面向客戶端，給客戶端PC、移動PC、手機APP等智能終端提供遠程登錄訪問、監視、控制、能效管理與設備運維等云端應用服務。云端應用層采用最新的H5和APP技術，跨平臺通過客戶端瀏覽器和移動APP即可訪問平臺， 不需要再單獨安裝客戶端軟件。

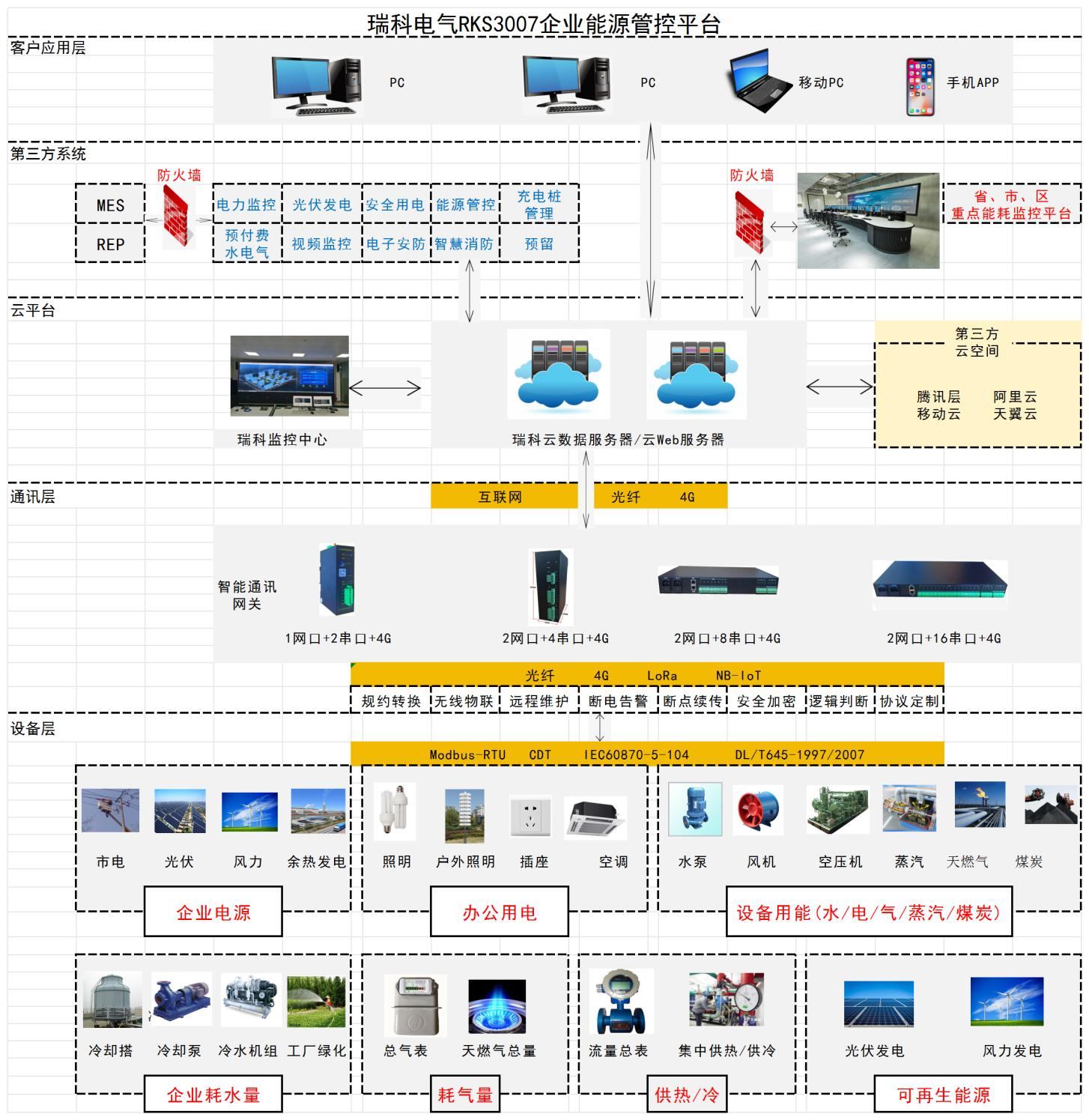

3.5 RKS3007Cloud企業能源管控云平臺結構示意圖
四、系統功能

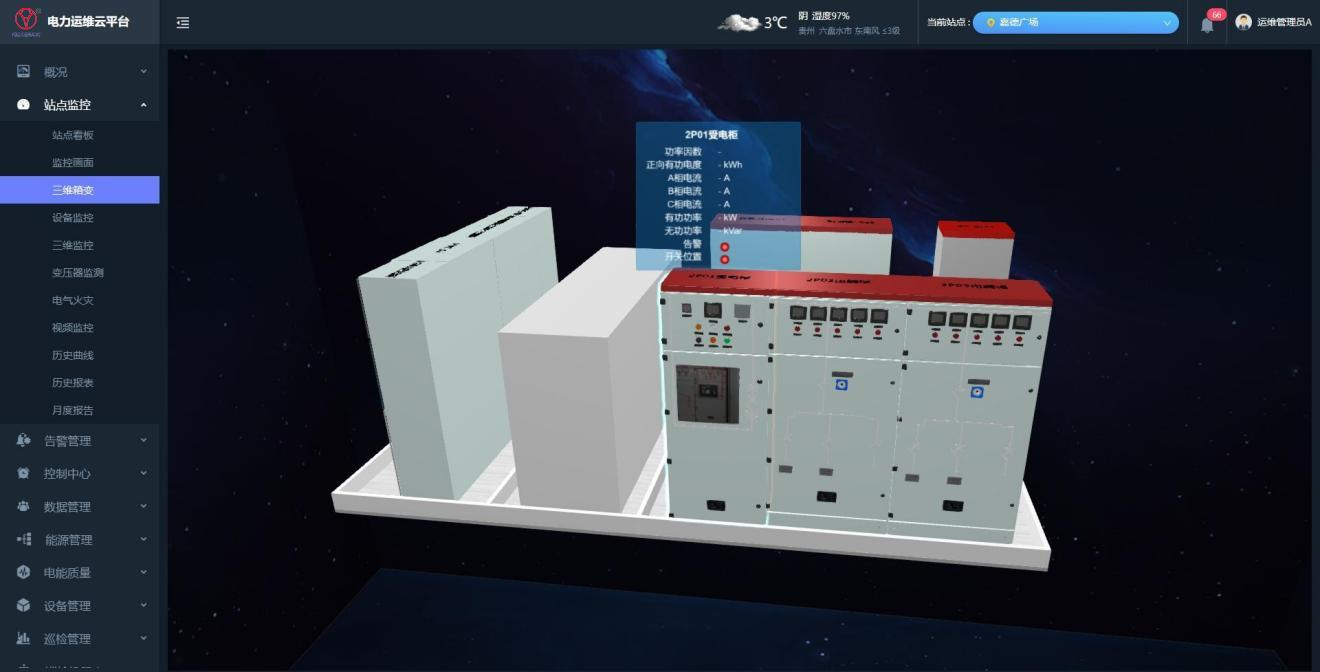

4.1 三維展示
通過 3D 建模，三維立體展示企業及各區域的各類能耗位置、數據指標、異常情況、通訊情況，以及展示當月分類能 耗統計、當年與去年用電量對比、分類能耗點對比等信息。 通過對動力管線虛擬仿真，展示設備的實時運行狀態及能源消耗情況，結合動態的能源流向，為企業提供身臨其境的 直觀體驗。

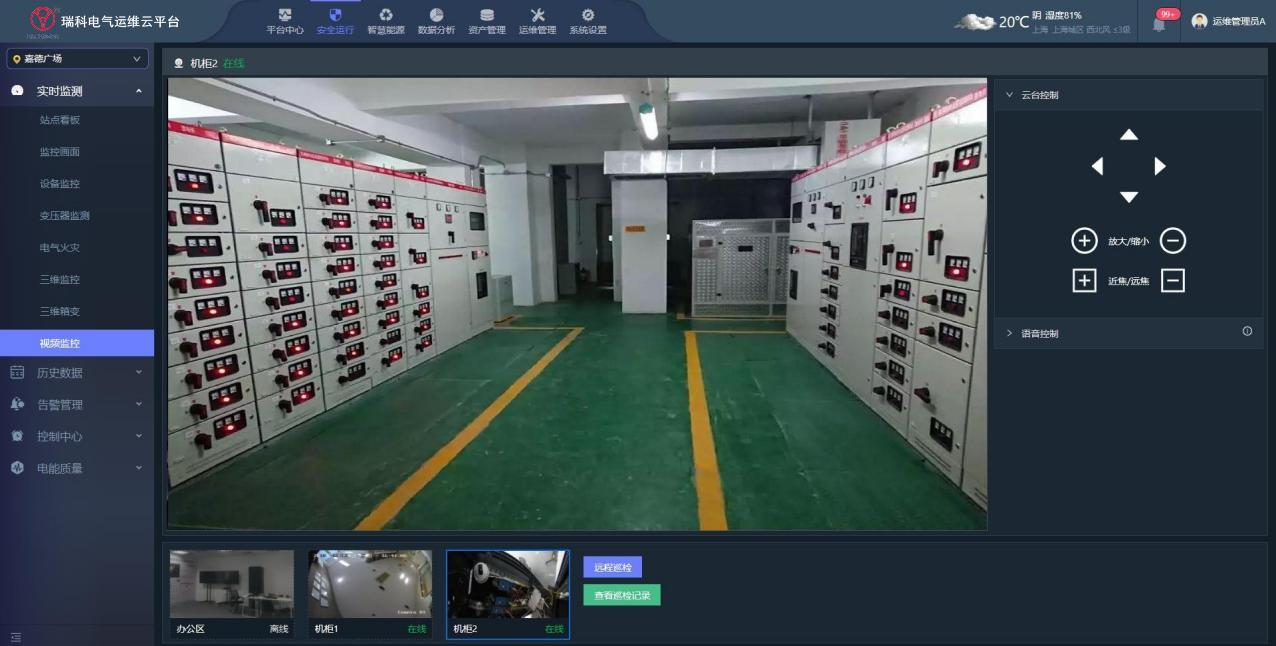

4.2 視頻監控
支持視頻實時監控，可遠程視頻、語音指導現場操作。可實現告警、視頻聯動。

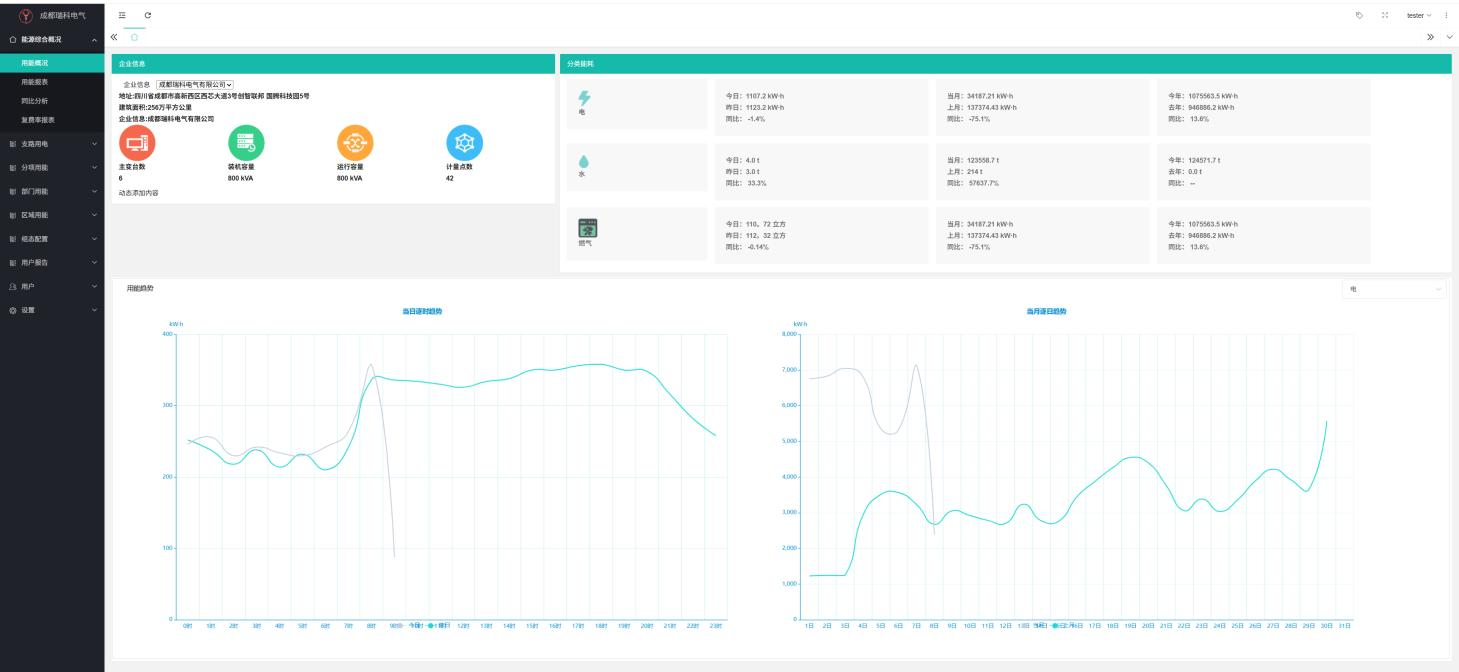

4.3 主菜單畫面
層示企業的用電情況(,包括變壓器與當日用電峰谷平用電概況)、日/月/年分類能耗前數據、當年/去年能耗同比分析、 當年能耗趨勢，以及用戶側重的各類能耗數據統計。

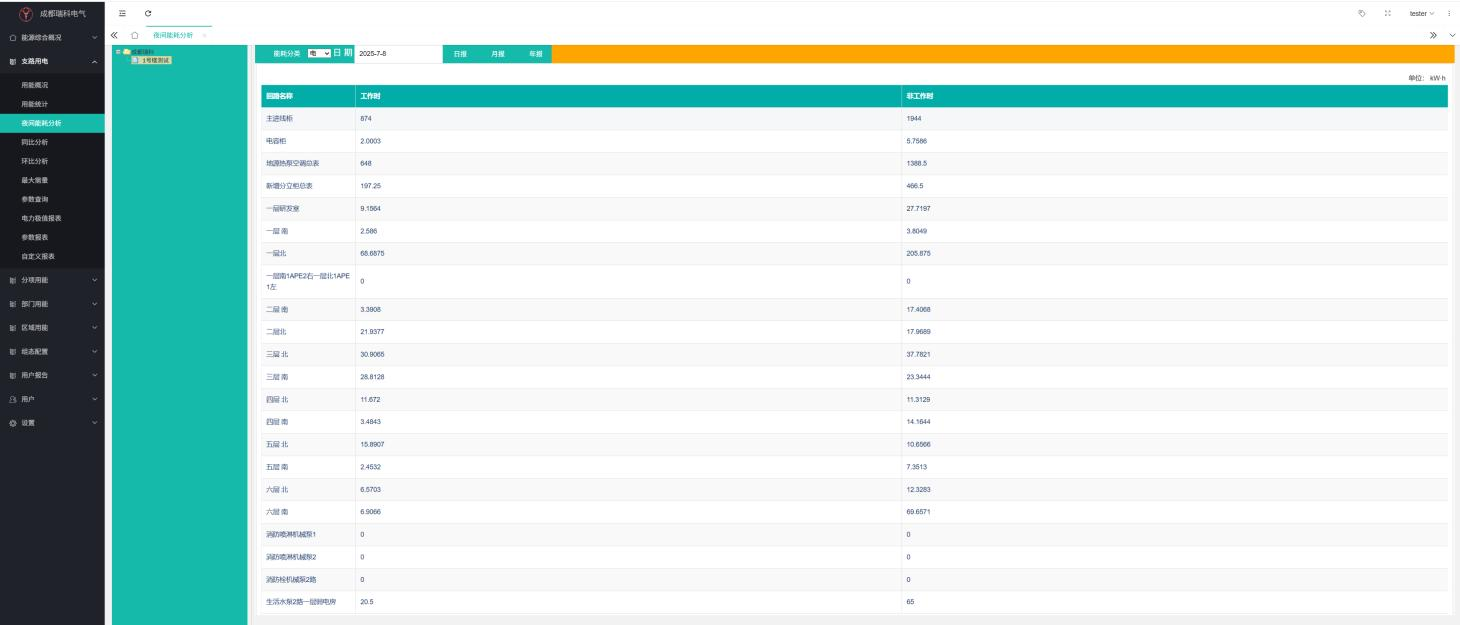

4.4 單位產值能耗統計
能耗監測管理系統與企業 MES 系統對接，導入 MES 系統的產品產量與產值。若不能直接自動導入的各類數據提供手工 錄入。 通過系統采集到的各類能耗數據，結合企業的產品產量與產值，統計單位產品產值能耗。
4.5 能源集中管控（大屏展示）
系統將所有能源數據集成在一個菜單看板上，進行大屏展示，從多個角度對比分析，完成各條生產線的能耗數據對比， 讓用戶全面掌握整個企業的能源消耗、能源成本、碳排放等各能耗指標。
4.6 績效考核
針對各條生產線、各車間、各班組設置生產考核指標與評分標準，結合單位能耗數據，進行能源績效考核，科學量化 考核對象的用能差距，有針對性的提高用能效率。
4.7 設備運行管理
系統對各個能耗設備進行實時數據采集，監測能耗設備的開機運行、停機、待機及異常狀況，對溫度、濕度、流量、 壓力、速度等生產線工藝的數據進行實時監測。

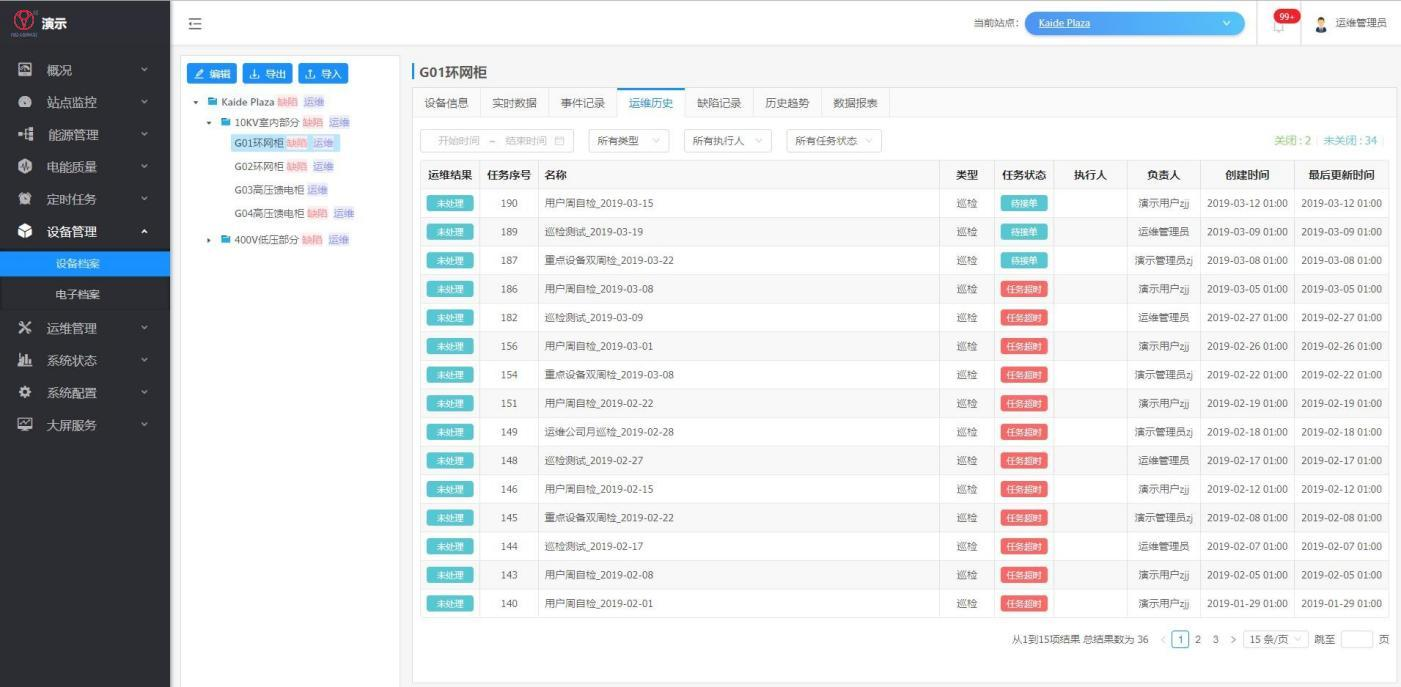

4.8 數字資產管理與電子檔案
分類能源的用能設備圖紙、檢測試驗報告等電子材料可上傳到云平臺上進行管理。所有現場設備的產品信息、使用 手冊、告警和故障記錄、檢修維修記錄等都在云平臺上管理紀錄。以上所有電子資料和信息都可以在 APP 上在線查看。

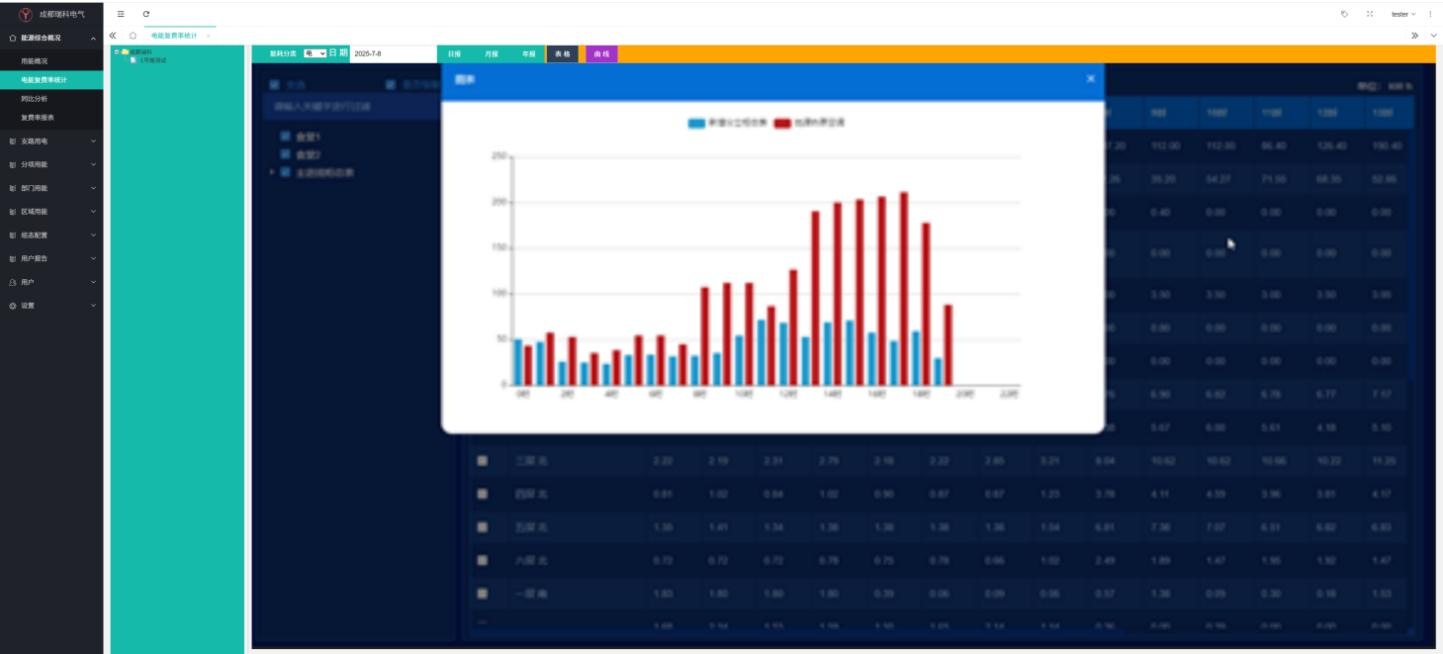

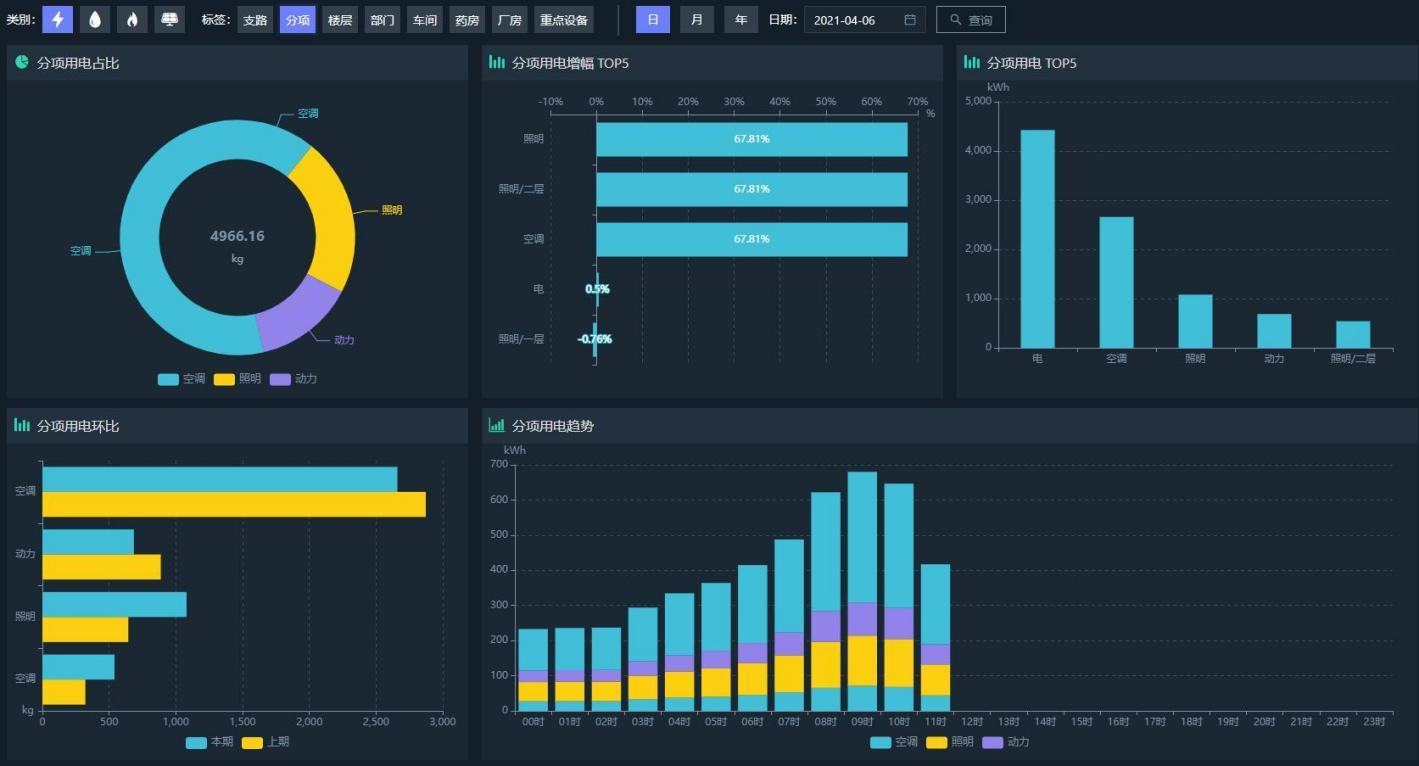

4.9 能耗分析管理
系統提供水、電、氣等能源在輸送、轉換、使用各環節的能耗分析，讓企業能及時發現異常用能情況，及時糾正能源 的滴漏、跑、冒等能源浪費現象。
4.10 能效分析報告
系統提供設備能效監測數據與分析結果，以及節能建議，讓企業管理人員了解整個企業的能效水平，制定節能措施。 讓系統為企業節能降耗提供數據支持。
4.11 能源管網組態（工業組態）
用戶自定義監控管網，通過友好人機界面展示監測數據，支持遠程控制設備。
4.12 手機 APP
通過手機 APP，可以遠程登錄、訪向、操作系統。在手機 APP 上可直接完成登下功能：
電氣一次接線圖及水、氣管網圖查看
水、電、氣各類能源數據查看
各類能源消耗統計與分析
視頻監視與回放
運行環境巡視
運維任務執行
五、設備選型

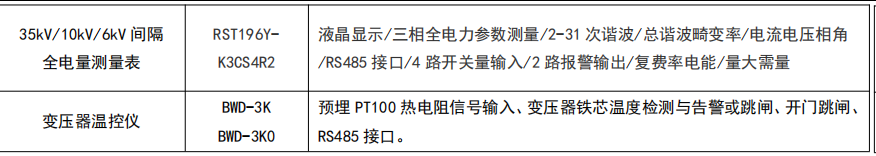

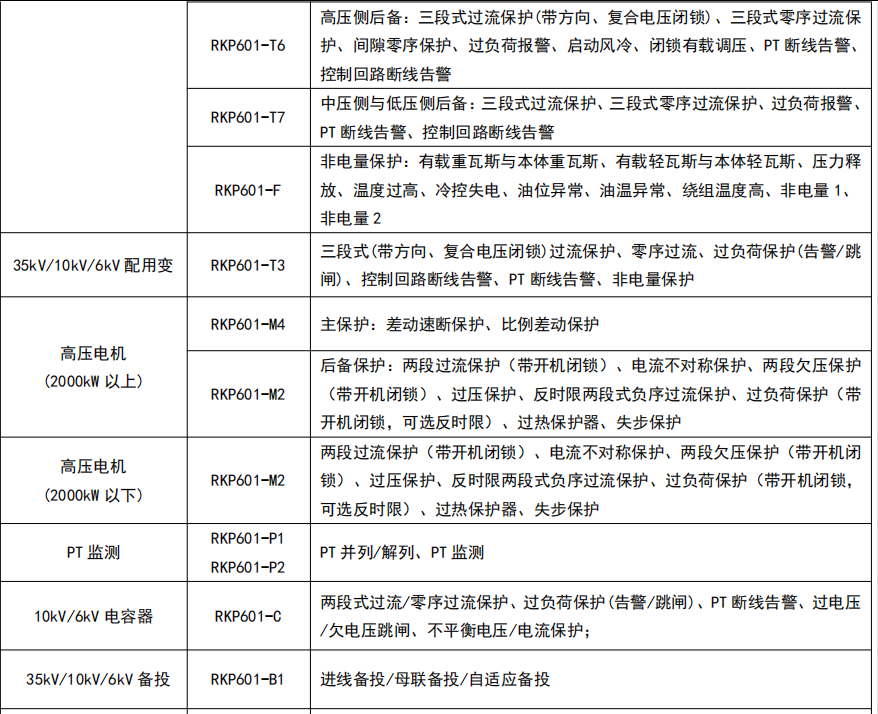

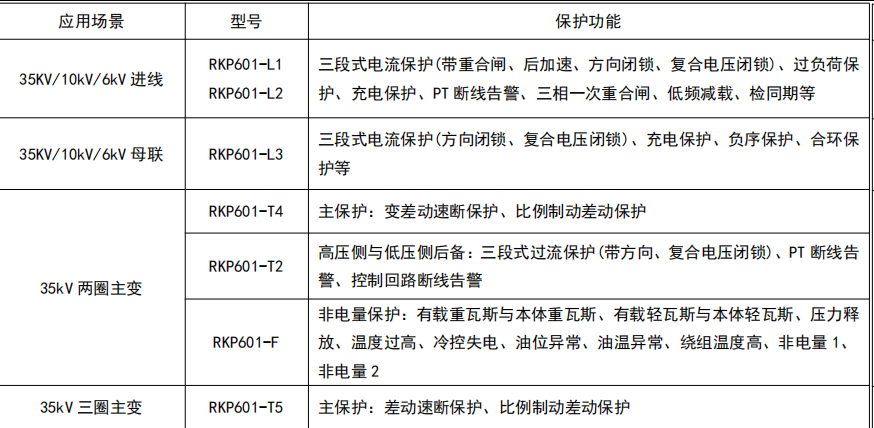

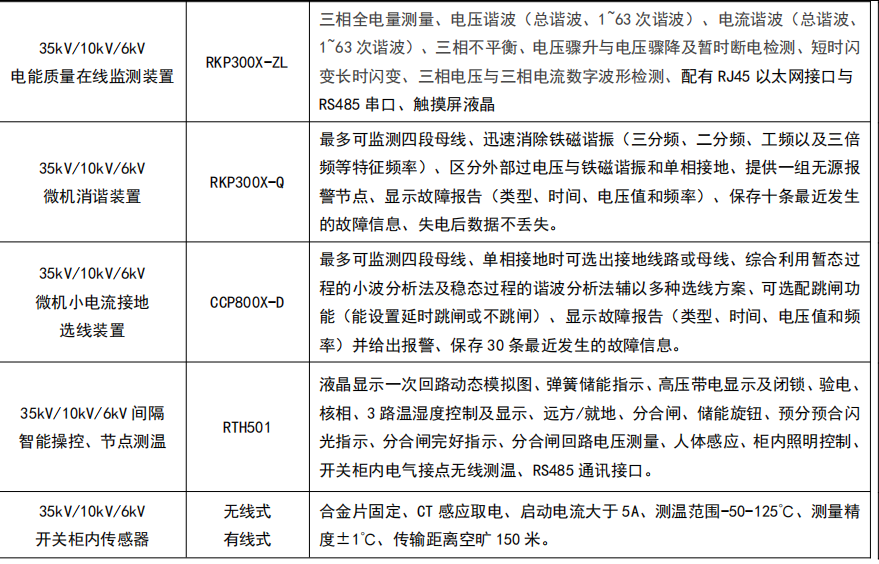

5.1 高壓配電設備

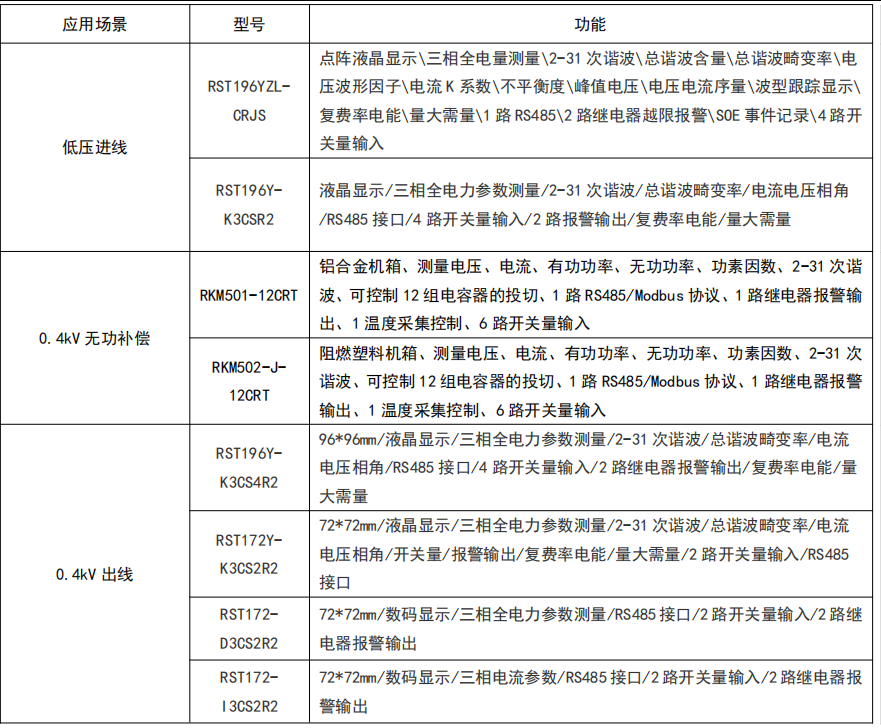

5.2 低壓配電設備

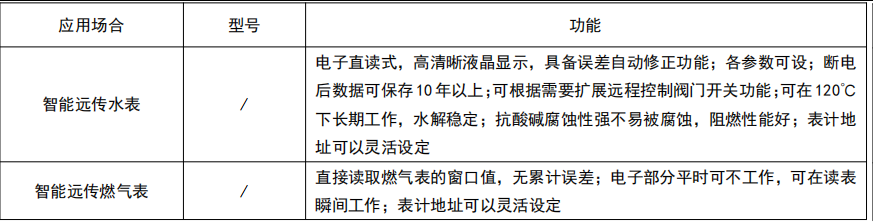

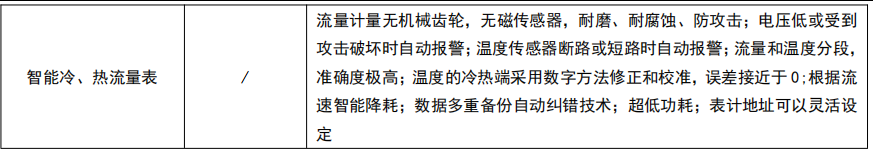

5.3 智能流量表計
5.4 其他設備
